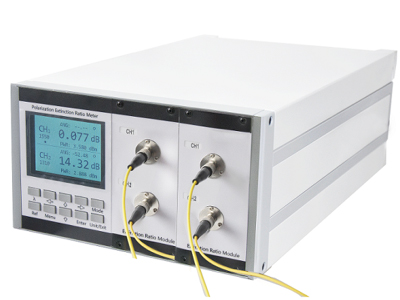

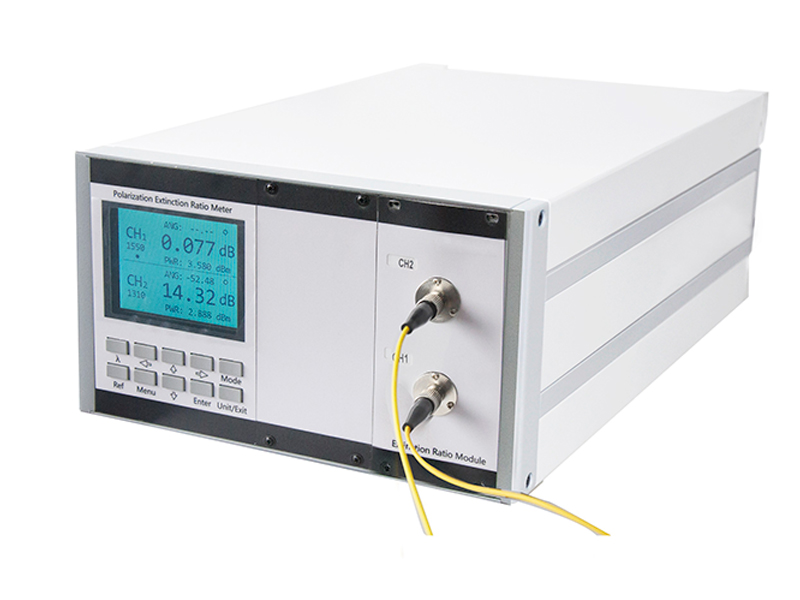

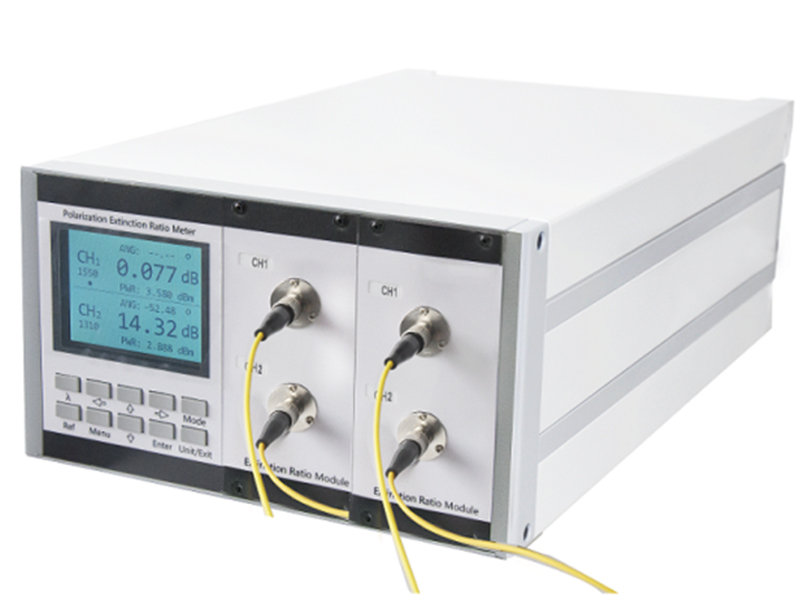

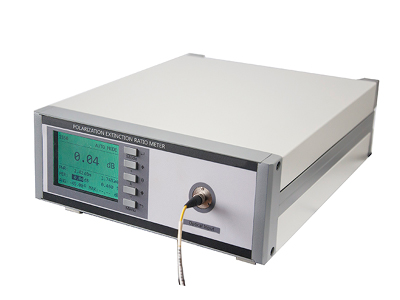

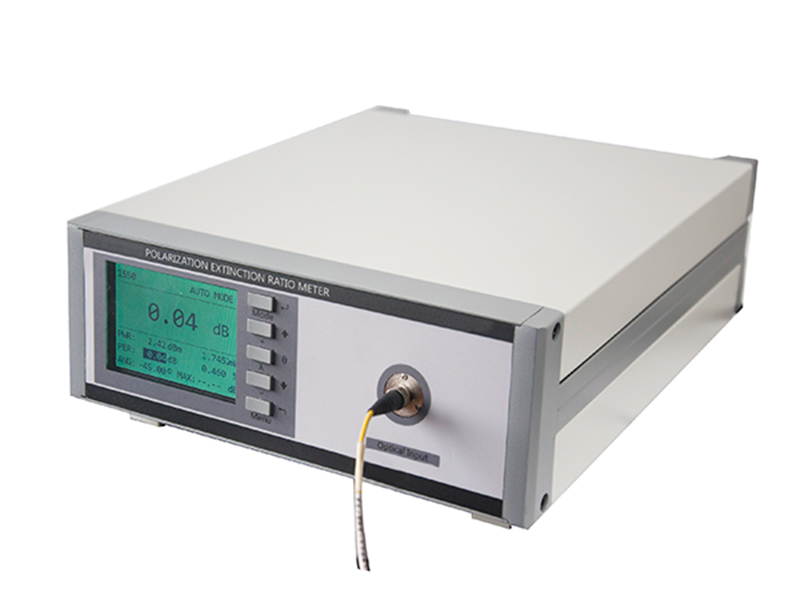

偏波消光比メータ PER-M500
Techwin偏光消光比メーターPER-M500は、偏光保持素子の偏光消光比（PER）、光源の偏光度、偏光保持ファイバの消光比、その他の偏光保持素子の測定、光学部品の位置合わせに使用されます。これは、Techwinは光学精密測定機器において長年の実績をもとに業界の将来を見据え開発を進めています。優れた測定感度、ダイナミックレンジ、空間計測精度の特長から、偏波保持ファイバの消光比、偏波保持デバイスの消光比、偏波保持コネクタの消光比、光源の偏光度、偏光軸の角度等を測定します。コンピュータソフトの制御性から特別な操作は必要ありません。
特長
- 最大PERは50dB
- 空き容量の入力に対応
- 1、2、4または複数チャネルの同時測定が可能
- 交換可能なインターフェース FC/SC/LC
- OPM、消光比、光軸角度、偏光度の同一画面表示
- 波長帯は840-950nm、960-1160nm、1260-1630nmの3種類
- RS232インターフェース対応
応用
- PMF（偏波保持ファイバ）の消光比の測定
- レーザ光源とPMFのアライメント
- 偏光軸調整
- Y分岐ファイバジャイロの検査
- PMカプラーと偏波ビームスプリッターの測定
- PMFの融着接続モニタリング
仕様
| 項目 | パラメータ | |
| 波長帯域 | 840~950 nm, 960~1160nm | 1260~1630nm |
| 最大入力電力 | +5dBm / +20dBm | |
| PER ダイナミックレンジ | 40dB | 50dB |
| PER 範囲 | +5dBm： | |
|
-5~+5dBm：0~40dB -15~+5dBm：0~30dB -25~+5dBm：0~20dB |
-5~+5dBm：0~50dB -15~+5dBm：0~40dB -25~+5dBm：0~30dB -35~+5dBm：0~20dB |
|
| +20dBm： | ||
|
+10~+20dBm：0~40dB 0~+20dBm：0~30dB -10~+20dBm：0~20dB |
+10~+20dBm：0~50dB 0~+20dBm：0~40dB 10~+20dBm：0~30dB -20~+20dBm：0~20dB |
|
| PER 解像度比 |
< 10dB：0.001dB ≥10dB：0.01dB |
|
| PER 精度 | PER≤2dB：A type≤±0.1dB B type3≤±0.03dB PER< 30dB：< ±0.3dB PER≥30dB：< ±1.0dB |
|
| 偏光角度分解能 | 0.11° | |
| 偏光精度の角度 | < ±0.45° | |
| 計測速度 | 0.25S | |
| コネクタタイプ | FC/PC (SC/LCインターフェースにも対応) | |
| 通信インターフェース | RS232 | |
| 操作 | Win7 32/64bit Win10 32/64 bit | |
| ディスプレイ | 21インチディスプレーをお勧め、最低解像度1600*900 | |
| AC 入力 | 220V，50Hz | |
| 電源投入時のウォームアップ時間 | 15min | |
| 動作温度 | +10～+40℃ | |
| 保管温度 | -15～+70℃ | |
| 重量 | 4kg | |
| 寸法 | 2U*235*300 mm | |
記述
- 波長帯は、840～950nm、960～1160nm、1260～1630nm、その他の波長帯についてはカスタマイズにて承ります。
- カスタマイズではより高い入力電源が得られます。
- Type B関連の詳細についてはお問い合わせください。
構成
| 1 | 主要デバイス | 1 | pc |
| 2 | 綿棒 | 1 | pack |
| 3 | 電源コード | 1 | pc |
| 4 | RS232-USB接続ライン | 1 | pc |
| 5 | 取扱説明書 | 1 | pc |
| 6 | 検査レポート | 1 | pc |
| 7 | 認証 | 1 | pc |
順序情報
PER≤2dB 精度
A: ≤±0.1dB
B: ≤±0.03dB
波長
A: 840~950 nm
B: 960~1160nm
C:1260~1630nm
